直流屏：藏在变电站角落的 "生命线"，关键时刻能救一整片电网

凌晨两点，南方 110kV 变电站主控室警报声骤然响起。一路市电因线路故障跳闸，另一路备用电源正在切换 —— 这短短几秒钟的空窗期，若是放在十年前，足够让保护装置失电、断路器拒动，酿成大面积停电事故。但这次什么都没发生。继电保护屏上的指示灯连闪都没闪一下，运行人员甚至没来得及起身，故障已经被隔离。背后撑住这几秒钟的，是机房角落里那组不起眼的柜子 —— 直流屏。

一、别小看这组柜子，它管着变电站的 "最后一道闸"

很多人对直流屏没概念。电网里最显眼的是变压器、断路器、铁塔线，直流屏缩在控制室一角，方方正正一个铁皮柜，平时安安静静，连噪音都没有。

可真到了事上，它是唯一不能掉链子的设备。高压断路器要分合闸，靠的是直流操作电源；继电保护装置要运算跳闸逻辑，靠的是直流供电；甚至事故照明、通信远动，关键时刻全指望它。交流市电说断就断，但直流屏不能断 —— 它一断，整个变电站就成了 "瞎子" 和 "哑巴"，开关跳不动，信号传不出，小故障拖成大事故。

这套逻辑从电力系统诞生之初就没变过。早年用的是铅酸蓄电池组，一排玻璃缸摆在架子上，电解液晃来晃去，维护人员每周要测比重、补蒸馏水。后来发展到阀控式密封电池，再到今天的高频开关模块化直流屏，技术换了好几代，核心使命始终没变：在任何情况下，都要给出稳定的直流电。

二、拆开看看，一套直流屏到底装了些什么

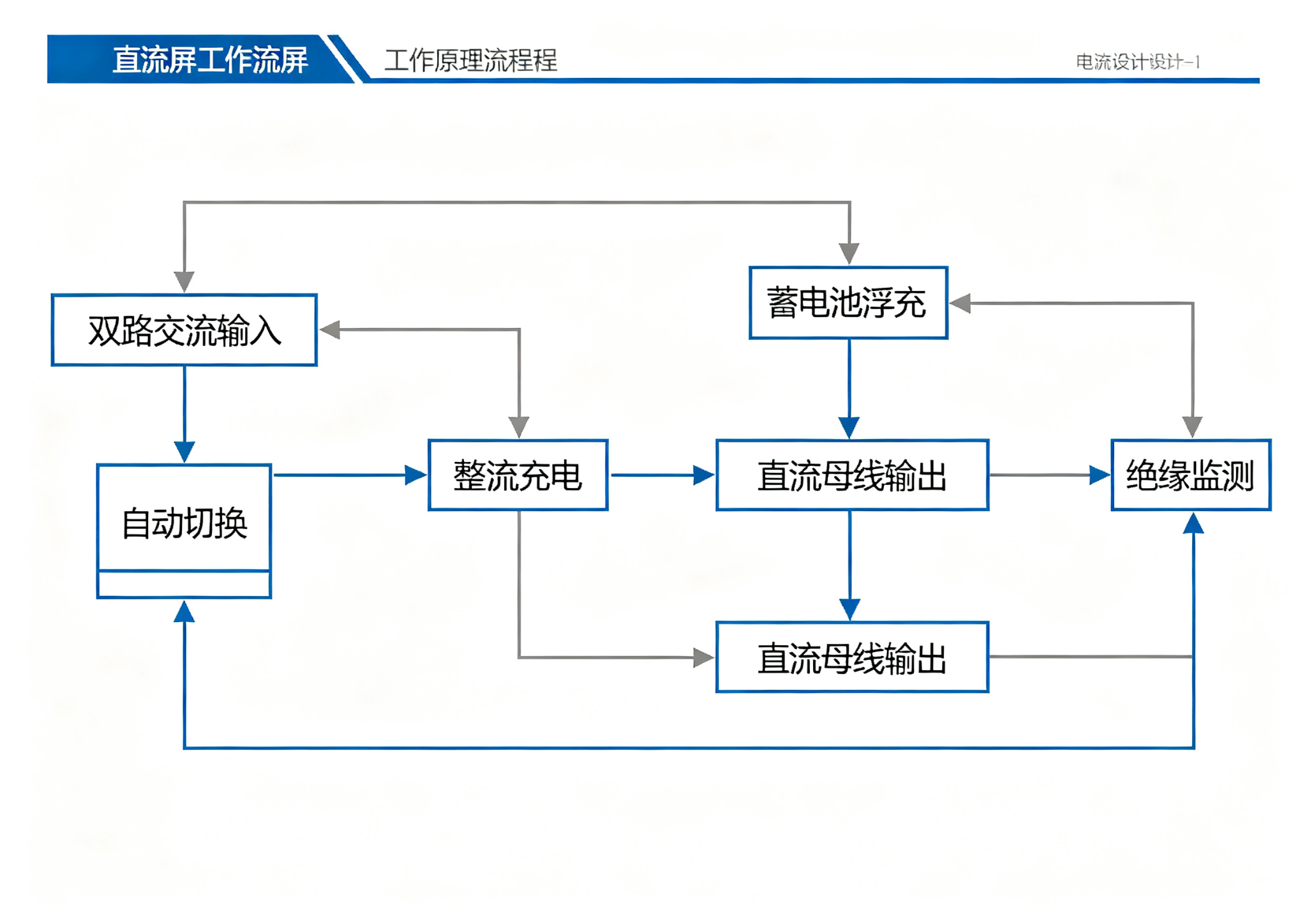

外行看直流屏就是一个柜子加几块表，内行看是一整套系统。从交流进线到直流输出，中间至少要过五道关。

第一道是交流配电单元。通常是双路交流输入，主备两路自动切换，毫秒级完成互投。前面还串着防雷器、断路器、滤波回路，外面打雷也好，电网波动也好，到这一层先滤掉大半干扰。

第二道是充电模块，这是整个系统的心脏。高频开关电源技术把三相交流电整流成直流电，一边给蓄电池浮充，一边直接给直流母线供电。现在主流模块都是 N+1 冗余配置，坏一块不影响全局，而且支持热插拔，换模块不用停电，拔下来插上新的就行。

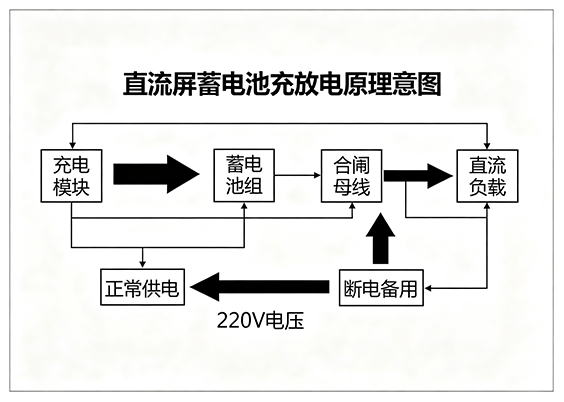

第三道是蓄电池组，这是真正的 "底气"。市电正常时它处于浮充待命状态，一旦交流断电，电池组瞬间接管母线，中间没有切换延时。常见配置是 220V 系统，由 18 节或 108 节单体电池串联而成，容量从几十安时到几百安时不等，后备时间从几小时到十几小时。

第四道是降压硅链和直流馈电单元。合闸母线电压高，控制母线电压低，中间靠硅链降压，自动调节档位保证输出稳定。后面再分出一路路馈线，分别给保护、测控、合闸、照明、通信供电，各走各的回路，互不干扰。

第五道是监控和绝缘监测单元。这是直流屏的 "大脑" 和 "神经"，实时监测母线电压、充放电电流、电池温度，一旦出现接地故障、电压异常、模块失效，立刻发告警信号，还能通过 485 或以太网远传到后台。

这五部分拼在一起，才叫一套完整的直流屏系统。少了任何一环，可靠性都要打折扣。

三、选直流屏不是看价格，这几个参数错了要出大事

工程上选直流屏，最容易踩的坑就是只看报价。同样标称 220V/100Ah 的两套设备，价格能差出一倍不止，差别全在看不见的地方。

先说电池容量。很多人以为容量越大越好，其实不然。选小了，后备时间不够，真遇上长时间停电撑不住；选大了，充电模块长期充不满，电池长期欠充反而加速硫化。正规做法是按负荷电流乘以后备时间，再打个系数，同时校验最大冲击电流 —— 断路器合闸那一瞬间电流很大，电池组能不能扛住这一下，比持续放电能力还关键。

再说模块冗余。N+1 是基本配置，重要变电站要做到 2N 冗余。什么概念？就是一半模块同时坏掉，剩下的还能满负荷运行。这不是浪费，是用冗余换可靠性。

还有一个容易被忽略的指标：绝缘监测精度。直流系统接地是变电站最常见的故障类型，一点接地暂时不影响运行，但两点接地就可能导致保护误动或拒动。绝缘监测能不能精准定位到哪一条馈线、接地电阻多大，直接决定了故障排查的速度。

最后是安装环境。直流屏对温度敏感，电池最佳工作温度在 20 到 25 摄氏度之间，机房超过 30 度，电池寿命折半都不夸张。南方潮湿地区还要考虑防凝露设计，沿海盐雾地区得做防腐处理。这些细节不在标书显眼位置，却决定了设备能用几年。

四、运维的人都懂：直流屏的问题，平时看不见，出事就是大事

直流屏有个特点 —— 故障率低，但一旦出问题就是硬故障。

日常巡检能看的不多：母线电压正不正常，模块有没有告警灯亮，电池外观有没有鼓包漏液。大部分时间，它就安安静静立在那里，像不存在一样。

可越是 "存在感低" 的设备，越容易被忽视。

业内有句老话："蓄电池是直流系统的短板。" 充电模块坏了有冗余，监控坏了能人工盯，电池组坏了就是真的没了后备。而电池老化是个缓慢过程，浮充电压看着都正常，真到放电的时候才发现容量已经掉了一半。

所以规范的运维有几个硬性动作。每月要测一次单体电池电压，偏差超过 0.05 伏就要留意；每季度做一次内阻检测，内阻偏高的单体单独标记；每两到三年做一次核对性放电试验，放出额定容量的 30% 到 40%，实测一下电池到底还剩多少容量。

还有一项常被省略的工作：均衡充电。长期浮充的电池组，各单体之间会出现容量差异，定期做一次均充能把落后电池拉回来，延长整组寿命。

接线端子也要查。大电流回路的端子发热氧化是通病，尤其是电池组的连接条，每年至少紧固一次，涂一层凡士林防氧化。别小看这一颗螺丝松了，真到合闸的时候烧断连接条，整组电池等于白装。

五、技术在变，直流屏也在悄悄进化

这几年直流屏领域不是没有变化，只是变化都发生在内部，外行看不出来。

最明显的是充电模块效率。早年的工频整流模块效率也就 80% 出头，现在高频软开关技术做到 96% 以上很常见，有的型号标称能到 97.5%。别小看这十几个百分点的提升，常年累月运行下来，电费差出不少，发热量也小了很多。

然后是智能化。老款直流屏的监控只能看个电压电流，现在的监控模块能记录历史数据、分析趋势、预判电池寿命，还能接入变电站综自系统，远程调参数、远程升级固件。无人值守变电站越来越多，直流屏的远程可维性成了硬指标。

电池技术也在迭代。铅酸电池还是主流，但磷酸铁锂电池开始在一些新项目里出现。能量密度更高、循环寿命更长、充放电倍率更大，当然价格也贵。目前还谈不上谁替代谁，更多是根据项目预算和场景各取所需。

还有一个方向值得注意：一体化集成。过去直流屏、通信电源、UPS 是三套独立系统，各管一摊。现在有些新站开始探索 "一体化电源" 方案，把交流、直流、逆变、DC/DC 整合到一套柜子里，共享电池组，减少重复投资。这个方向能不能成为主流还不好说，但至少代表了一种思路。

六、写在最后

电网里的设备分两种。一种是站在聚光灯下的，比如特高压、智能电网、新能源，动辄上新闻头条；另一种是躲在幕后的，比如直流屏，没有多少人关注，却默默撑住了每一次故障、每一次切换。

它的价值，从来不在正常运行的时候体现。

只有当市电中断、只有当故障发生、只有当整个变电站的命运悬在那几秒钟的切换窗口上时，人们才会意识到 —— 原来角落里那组不起眼的柜子，扛着这么重的责任。

这大概就是电力系统最朴素的逻辑：真正关键的设备，往往是你平时注意不到的那一个。
