直流充馈屏

GZDW 智能直流屏作为电力二次系统不可或缺的操作电源设备，是变电站、配电房、新能源场站继电保护、断路器分合闸、仪表测控与事故应急照明的核心供电单元，在电网失电、交流突发故障工况下依靠蓄电池不间断供电，直接决定电力一次、二次设备运行安全。南京展鑫电气深耕电力直流电源研发、生产十余年，依托自主软硬件研发实力打造全系列 GZDW 智能直流电源成套设备，产品严格遵循 DL/T5044、DL/T724、GB/T19826 现行电力行业标准，覆盖 DC110V、DC220V 主流电压等级，电池容量区间从 20AH 至 2000AH 全规格定制，分体柜、一体化整柜、壁挂小型化三种柜体结构齐备，广泛落地电网改造、光伏风电、工矿配电、轨道交通、市政开闭所等工程项目，成为国内电力直流电源领域稳定可靠的优选供货品牌。

一、产品系统整体架构与硬件组成

南京展鑫电气 GZDW 直流屏整机采用模块化分层设计，整系统划分为交流配电单元、高频整流充电模块、蓄电池储能单元、直流馈电配电单元、智能主控监控单元、绝缘监测与电池巡检单元、硅链降压单元七大核心部件，各单元独立模块化组装，便于后期检修扩容、配件替换，全链路元器件选用工业级品牌器件，出厂经过高低温老化、电磁兼容、耐压冲击全项测试，适配复杂现场工况。

交流输入部分标配双路三相 380V 市电进线，两路电源配备自动互投开关，一路市电异常时另一路无缝接替供电，输入端加装一级防雷浪涌保护器，抵御电网浪涌、雷击过压损坏后端模块；进线电压耐受区间 304V~475V 宽幅适配，适配偏远厂区、农网变电站电压波动偏大的使用环境，交流配电面板集成电流、电压就地指示仪表、分路保护空开、故障声光告警指示灯，布线采用标准化走线工艺，强弱电分区隔离，规避线路干扰隐患。

充电整流模块为展鑫自研高频软开关机型，采用 LLC 谐振变换技术，满载转换效率≥95%，功率因数≥0.97，输出纹波系数控制在 0.3% 以内，优于国标 0.5% 限值；整机采用 N+1 冗余热备用配置，多台充电模块并联运行，单台模块故障停机其余模块自动均分负荷，且模块支持不停电热插拔更换，现场运维无需整系统断电，大幅缩短故障处置时长。模块内置均流控制电路，多机并联均流不平衡度低于 ±3%，避免单台过载老化，系统自动区分浮充、均充、补充充电三种工作模式，根据蓄电池电压、环境温度自动切换充电逻辑，配合监控系统实现蓄电池智能化管理。

蓄电池组选用阀控式免维护铅酸蓄电池，可选磷酸铁锂储能电池定制方案，展鑫根据现场负荷容量、备用供电时长精准配置电池容量，配套专用电池熔断器、电池巡检采集线缆；电池巡检单元逐路采集单节电池电压、内阻数据，实时监测单体欠压、过充、开路故障，异常信息即时上传主控告警，配合温度补偿算法，随环境温度动态微调充电电压，从源头规避蓄电池过充鼓包、欠充硫化问题，有效延长蓄电池 30% 以上使用寿命。

直流馈电区域区分控制母线（控母）、合闸母线（合母）双回路输出，控母专供继电保护、测控装置、通讯设备用电，合母承担高压开关分合闸大功率冲击负荷，各输出支路独立配置直流断路器，分路故障只切断对应回路，不影响整系统母线供电；硅链降压模块适配控母稳压需求，分级自动调压，保障控母电压长期稳定在额定值，满足精密二次设备供电标准。绝缘监测装置全天候监测直流母线、馈线支路接地故障，精准定位接地故障支路，规避直流系统两点接地造成保护误动、开关误跳闸安全隐患。

整机智能监控主机搭载 7 寸工业级触控液晶屏，全中文图形化操作界面，就地直观显示交流输入参数、模块运行状态、母线电压电流、蓄电池各项数据、支路开关位置与故障信息；硬件集成 RS485、CAN 总线通讯接口，选配以太网、4G 无线远传功能，完美对接变电站综自后台、电力远动系统，完整实现遥测、遥信、遥控、遥调四遥功能，满足无人值守变电站远程在线监管需求，所有运行事件、故障记录自动存储，可本地导出、远程调取历史数据用于运维分析。

二、南京展鑫直流屏核心产品分类

结合不同使用场景空间、负荷需求，展鑫电气将 GZDW 直流屏划分为三大产品系列，全系列支持非标尺寸、功能定制。

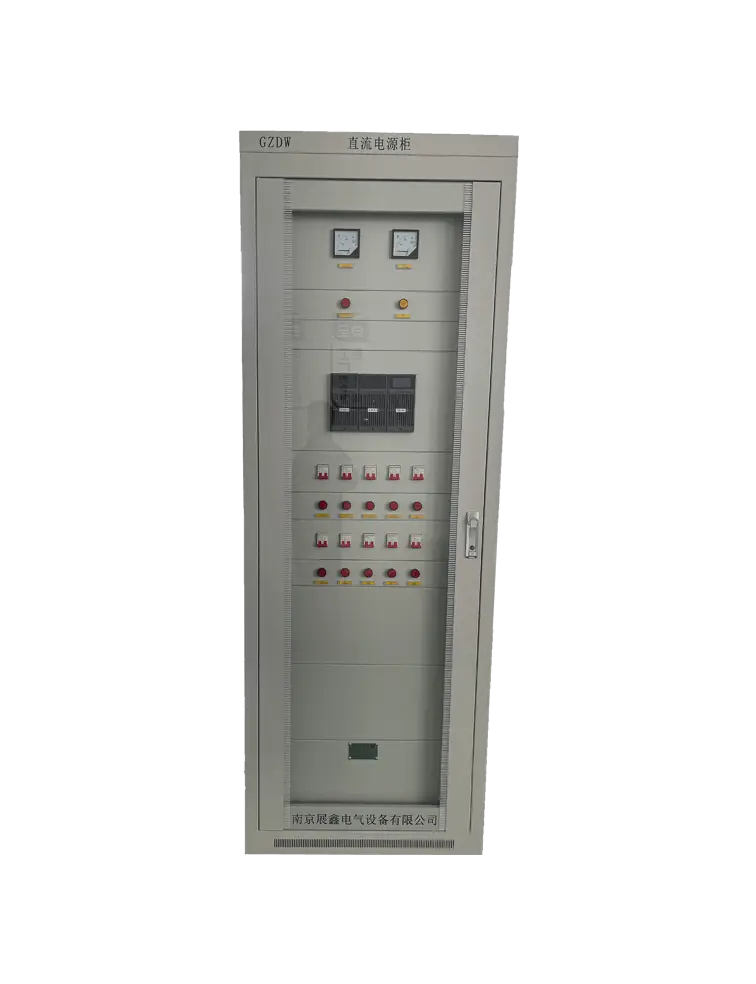

其一为落地分体式直流屏，由电源控制屏 + 蓄电池屏双柜组合，大容量 200AH~2000AH 系统首选，柜体采用冷轧钢板静电喷塑工艺，防锈防尘等级 IP30，柜体内部空间充裕，大容量蓄电池分层规整摆放，多用于 110kV、35kV 大中型变电站、大型风电光伏升压站、冶金化工自备电厂，整套系统配置完备的绝缘巡检、电池监测、多路馈出回路，可扩展逆变、交流备用电源模块，适配全站全品类直流负荷集中供电。

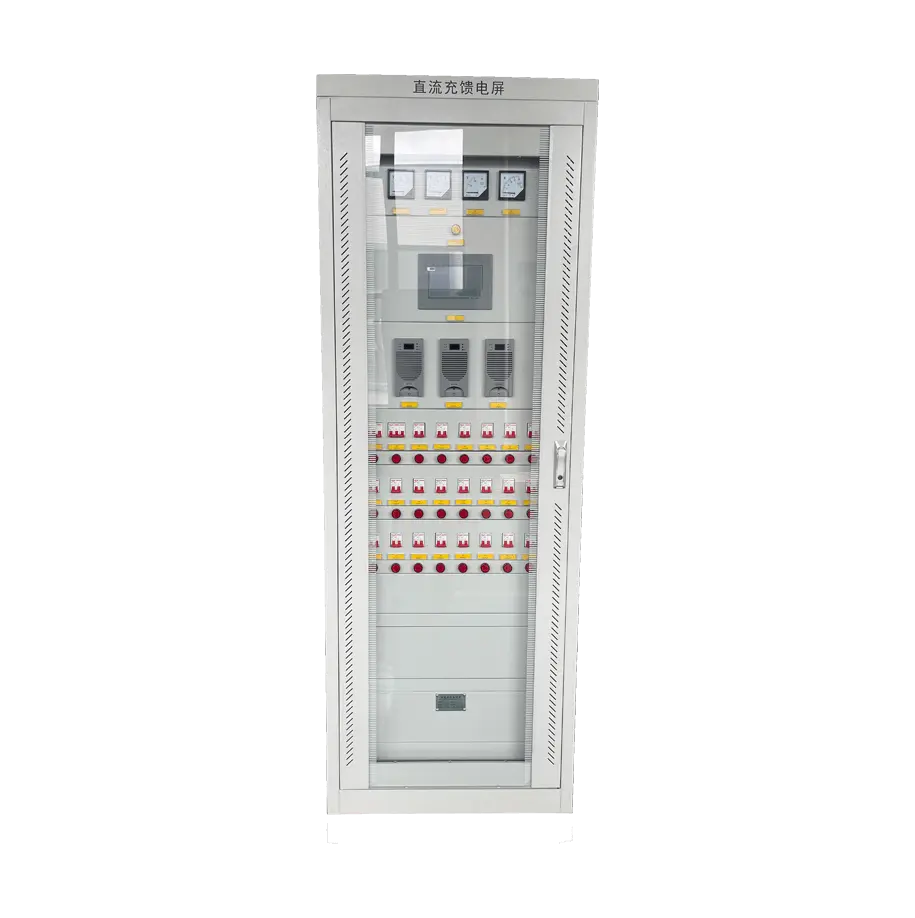

其二是一体化整柜直流屏，电源元器件与蓄电池集成于单台落地柜体，容量覆盖 20AH~150AH，体积紧凑占地小，是 10kV 开闭所、小型配电房、工商业配电室主流选型，内部元器件布局经过仿真优化，散热风道合理，散热风机智能启停，低温环境风机休眠降噪，高温自动启动散热，兼顾运行稳定性与节能效果，标准化柜体尺寸可直接匹配配电室常规配电空间。

其三为壁挂式小型直流电源，柜体超薄壁挂安装，容量 20AH/40AH 小规格，DC220V/DC110V 可选，专为环网柜、箱变、户外小型开闭所配套设计，适应户外高温、昼夜温差大环境，内置全封闭防尘结构，自带简易故障声光报警，安装便捷无需独立配电室，近些年在配网自动化改造项目中需求量持续攀升。

三、产品技术优势与性能指标

依托南京本土电力设备产业配套优势与多年项目落地经验，展鑫电气直流屏相较行业同类产品在可靠性、智能化、适配性层面具备多重突出优势。在电气性能层面，系统稳压精度≤±0.3%，远低于国标 ±0.5% 要求，全负载区间电压波动极小，杜绝电压畸变损伤继电保护、智能仪表等精密二次设备；整机平均无故障运行时间 MTBF 突破 10 万小时，关键元器件全部经过 3 次以上整机老化试验，出厂全项实测达标方可出厂，严苛的品控体系让产品在高海拔、粉尘、潮湿、化工腐蚀等恶劣工况稳定运行。

智能化管控层面，自研监控系统具备故障分级告警功能，区分一般告警、重要故障，就地声光提示 + 远程后台报文同步推送，支持故障弹窗锁定、故障记录分类存储；可接入第三方电力后台、云运维平台，实现多站点直流电源集中云端管控，方便集团化电力用户统一运维管理；充电管理逻辑搭载多段式智能充电算法，兼顾新电池初充、日常浮充、落后电池均衡修复，精细化管控蓄电池全生命周期状态，降低后期电池更换成本。

环境适配层面，设备标准运行环境 - 5℃~+45℃，定制宽温机型可实现 - 25℃~+55℃稳定工作，适配西北高寒场站、南方高温潮湿配电房、沿海高盐雾化工厂区；柜体防护、防腐工艺升级，沿海项目柜体可选环氧重防腐喷涂，抵御盐雾腐蚀，适配沿海风电、石化码头配电项目；输入电源超强抗谐波干扰，在变频器、大功率电机周边强谐波电网环境下，模块无停机、输出无畸变，适配工矿冶金复杂用电现场。

定制化服务层面，展鑫技术团队可根据用户备用电源时长、现场负荷清单、安装空间、通讯协议要求一对一专项方案设计，兼容 IEC61850、103、Modbus-RTU 等多种主流电力通讯规约，兼容国内外各类综保装置、测控设备通讯对接，避免不同品牌设备通讯不兼容问题。

四、应用领域与工程落地

南京展鑫电气 GZDW 直流屏应用场景遍布国内电力全产业链与多行业配套，在电网领域，深度参与国网、南网配网升级改造项目，落地百余座 10kV~110kV 新建、改造变电站，成为多地供电公司入围合格供应商；新能源行业配套集中式光伏电站、分布式工商业光伏、陆上风电、储能变流舱配套直流电源，适配新能源场站并网保护、箱变操作供电需求；工业端覆盖钢铁冶炼、煤炭矿山、石油化工、水泥建材等自备电厂与厂区配电室，为厂区高压配电系统提供不间断直流操作电源；公共基建领域配套城市轨道交通牵引配电、隧道机电配电、医院数据中心备用配电、高层建筑消防配电室等项目，凭借稳定的产品质量收获大量长期复购客户。

五、生产质控与售后保障

南京展鑫电气坐落于南京电力装备产业集聚区，拥有标准化生产车间、整机老化试验室、电气性能检测实验室，从钣金柜体加工、电路板贴片组装、模块整机装配到成品检测全流程自主管控，原材料入库、半成品加工、成品出厂三道质检关卡，每台直流屏附带出厂检测报告、合格证，所有产品均可提供第三方权威检测资料，满足电力项目招投标资料要求。

售后方面在江苏总部设立技术服务中心，全国布局区域售后网点，售前技术工程师上门勘测选型、出具专项供电方案，产品到货后提供现场指导安装、通电调试、操作培训；整机质保三年，核心充电模块、监控主机质保五年，终身成本价提供配件更换，出现故障报修后省内 24 小时抵达现场处置，省外 48 小时技术人员到场服务，完善的全周期服务体系解决客户后期运维后顾之忧。

在国内新型电力系统建设持续推进、配网智能化升级、新能源项目大规模落地的行业大环境下，直流电源设备朝着小型化、智能化、云端化、高能效方向迭代升级，南京展鑫电气持续投入产品技术研发，紧跟行业新标准、新技术，迭代优化锂电直流系统、一体化交直流电源、智能微型操作电源等新品类，持续深耕电力直流电源赛道，依托扎实的产品实力与本地化服务优势，持续为全国各行业用户提供安全、稳定、高性价比的直流屏成套解决方案。
