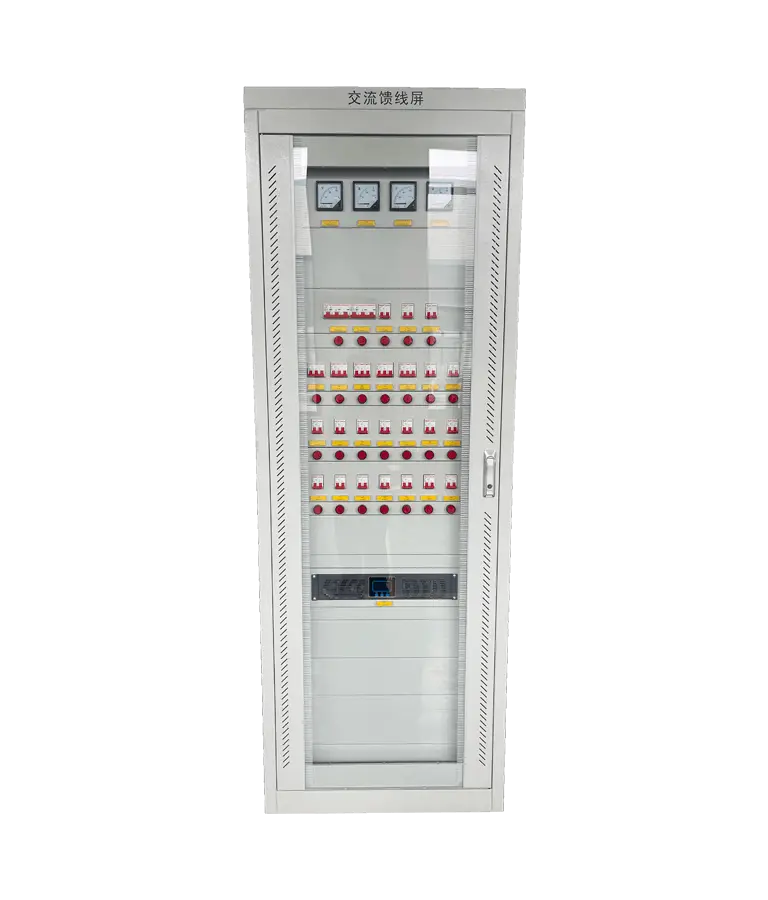

交流馈电屏

智能站用交流屏是变电站、配电房、新能源升压站站内低压供电的核心配电设备，主要承担全站继电保护装置、测控仪表、二次通讯设备、事故照明、UPS 与直流屏充电模块的交流供电任务，作为直流电源系统的前端供电源头，直接决定整套二次电源系统运行稳定性，是电力二次成套系统中不可或缺的关键配套产品。南京展鑫电气深耕电力站用交流电源研发制造多年，依托南京本地电力装备产业积淀，严格遵循 GB7251、DL/T5044、IEC61439 相关国标与电力行业规范，打造全系列智能化交流配电成套产品，产品覆盖三相 380V、单相 220V 主流供电制式，从壁挂小型机型到落地大容量整柜全规格完整配套，可与 GZDW 直流屏、UPS 不间断电源成套配套供货，广泛应用于国网农网改造、光伏风电项目、工矿自备电厂、市政开闭所等工程项目，凭借稳定的性能成为国内站用交流电源主流供货品牌之一。

一、产品整体架构与内部硬件配置

南京展鑫电气 JLP 交流屏采用模块化分区布局设计，整柜内部划分为进线切换单元、母线配电单元、多级防雷防护单元、馈线出线单元、智能监控采集单元、柜内照明检修单元六大独立功能分区，强弱电分区隔离布设，母线室、出线室、线缆室物理分隔，有效规避线路干扰、短路蔓延风险，全柜元器件选用工业级正品器件，整机出厂经过高低温老化、耐压、防雷冲击、电磁兼容全套型式试验，适配山区农网电压波动、沿海盐雾、厂区粉尘等复杂现场工况。

进线系统标配双路三相五线 380V 市电输入，配置 ATS 双电源自动转换开关，集成电气 + 机械双重联锁结构，杜绝两路电源并列短路隐患，一路市电失压、缺相、故障时装置在毫秒级完成电源自动投切，同时保留面板手动切换旋钮，自动机构故障时可人工操作倒换电源；进线前端加装 B 级 + C 级两级浪涌防雷器，有效抵御雷击浪涌、电网瞬时过电压损毁后端用电设备，进线断路器配置过载、短路瞬时脱扣保护，进线额定电流覆盖 63A~2500A 全系列选型，可根据全站实际负荷精准定制容量。

主母线选用 T2 紫铜镀锡铜排，依照动热稳定标准选型，母线加装绝缘防护罩，防止检修工具、异物掉落造成母线短路，三相五线制排布，零排、地排独立分区安装，接地母线与柜体框架可靠连通，整柜接地系统符合低压配电安全规范；馈电回路区分保护设备专用回路、照明回路、UPS 专用回路、直流屏充电专用回路，各出线支路独立配置高分断断路器，单条支路过载、短路仅断开本回路，不影响整段母线供电，每条出线回路预留接线余量，线号标识标准化，便于后期扩容改造与故障排查。

智能监控系统搭载 7 寸工业触控液晶显示屏，全中文图形化人机界面，分级权限密码管理，就地实时采集两路进线电压、电流、功率、功率因数、ATS 投切状态、各馈线开关分合闸位置、母线异常告警等全量数据；硬件集成 RS485、CAN 总线，选配以太网、4G 无线远传模块，兼容 Modbus-RTU、IEC103 通用电力规约，可无缝对接变电站综合自动化后台，完整实现遥测、遥信远程上传，满足无人值守变电站远程在线监管需求，系统自动存储故障变位、电源切换、越限告警历史记录，数据本地长久留存，支持 U 盘导出归档。

柜体钣金选用加厚冷轧钢板，数控折弯加工后静电环氧喷塑，标准防护等级 IP30，潮湿、户外环境可升级 IP44 密封柜体，落地屏前后双开门结构，前侧操作、后侧检修，壁挂机型超薄紧凑设计，节省配电室安装空间，柜内标配温控散热风机，高温自动启停散热，低温休眠降噪，同时配备柜内检修插座与 LED 照明，开箱自动点亮，方便现场运维检修作业。

二、南京展鑫交流屏产品细分品类

结合不同项目配电容量、安装空间、使用环境差异，展鑫电气将 JLP 交流屏划分为落地一体式、分体多联柜、壁挂小型柜三大产品系列，全系列支持非标尺寸、回路数量、功能配置定制。

落地一体式交流屏为单柜集成方案，常规容量 63A~630A，回路配置 8~36 路可选，是 10kV 开闭所、小型配电室、分布式光伏箱变配套主流机型，内部元器件布局经过流体散热仿真优化，布线规整、空间利用率高，可直接和同尺寸直流屏并柜安装，成套组成站用交直流电源系统，标准化柜体尺寸适配绝大多数配电室土建预留安装位。

分体式多联交流配电系统由进线切换柜 + 多路馈线柜组合拼装，额定电流 800A~2500A，多用于 35kV、110kV 大中型变电站、集中式光伏升压站、大型化工自备电厂，可按需扩展无功补偿单元、计量采集单元、备用油机接入回路，多柜并联共用主母线，预留后期新增负载扩容仓位，整套系统配电层级清晰，运维分区明确，适配全站大容量集中供电场景。

壁挂式小型交流电源箱体积小巧，额定电流 32A~100A，出线回路 4~12 路，专为环网柜、户外箱变、小型户外开闭所配套设计，全封闭防尘结构，可室外壁挂安装，适应昼夜温差大、露天潮湿工况，内置简易声光故障报警，无需独立配电房间，近些年在配网自动化老旧线路改造项目中需求量持续走高。

三、产品核心技术优势与性能指标

依托南京本土化研发生产优势，展鑫 JLP 系列交流屏在供电可靠性、智能化管控、环境适配三大维度具备突出产品优势。电气性能层面，系统电压监测精度≤±0.5%，电流采集误差低于 0.3%，ATS 电源切换时间≤200ms，保障后端直流屏、综保装置不间断连续供电；整机平均无故障运行时间超 10 万小时，关键元器件入库全检、半成品工序抽检、成品整机全项出厂测试，严苛品控保障产品在 - 25℃~+55℃宽温区间稳定运行，沿海项目柜体可选重防腐环氧喷涂工艺，抵御盐雾腐蚀侵害。

智能化管控方面，监控系统分级告警逻辑，区分一般异常、重要故障，面板就地声光告警 + 远程后台报文同步推送，故障发生后弹窗锁定故障点位，快速定位失电、缺相、开关跳闸故障；支持多站点交流电源接入云端运维平台，集团化用电企业可集中在线查看多厂区配电运行数据，大幅降低异地巡检运维成本；选配分项电能计量功能，单回路独立统计用电量，方便厂区能耗核算、成本管控。

定制适配层面，技术团队可根据用户进线来源（市电 / 光伏并网点 / 柴油发电机备用电源）、负荷清单、通讯对接需求一对一专项方案设计，既可以常规标准方案快速供货，也可针对防爆、防腐、高海拔等特殊工况专项改型，兼容国内外各类综保、UPS、直流电源设备通讯对接，规避多品牌设备配套出现的协议不兼容问题。

四、全行业落地应用场景

南京展鑫电气 JLP 智能交流屏应用覆盖电力、新能源、工矿制造、市政基建四大核心领域。电力行业深度参与国网、南网配网新建与老旧站改造项目，落地数百座 10kV~110kV 变电站配套供货，成为多地供电单位合格入围供应商；新能源领域配套集中式地面光伏、工商业分布式光伏、陆上风电升压站，为逆变器、箱变测控、站内二次设备提供稳定站用交流电源；工业端配套冶金矿山、石油化工、水泥建材厂区自备配电房，保障生产线仪表、高压配电二次设备供电；市政基建配套城市污水处理厂、隧道机电配电、医院及高层建筑消防配电室，和直流屏成套作为消防应急供电配套设备，凭借过硬品质收获大量长期合作客户。

五、生产质控与全周期售后服务保障

南京展鑫电气立足南京电力产业园区，自有标准化钣金车间、元器件装配产线、整机老化试验室，从柜体加工、元器件组装、接线调试到出厂检测全流程自主管控，原材料入库检验、半成品工序质检、成品出厂全项测试三道质检关口，每台设备附带出厂检测报告、产品合格证，可满足项目招投标资料报验需求。

售前阶段技术工程师可上门现场勘测，结合现场用电负荷、进线条件出具专属配电方案；设备到货后安排技术人员现场指导就位、接线、通电调试，并对运维人员开展操作培训；产品整机质保三年，ATS 开关、主控监控等核心部件质保五年，终身成本价供应替换配件；江苏省内故障报修 24 小时工程师抵达现场，省外 48 小时上门处置，完善的售前、售中、售后全链条服务，全方位解决客户后期设备运维后顾之忧。

在新型电力系统建设持续推进、配网智能化升级提速的行业环境下，站用交流电源朝着小型集成化、云端智能化、节能精细化方向迭代升级，南京展鑫电气持续投入新品研发，不断优化锂电配套交流配电、一体化交直流综合电源、防爆型户外交流箱等新产品，持续深耕站用交流配电领域，依托本地化生产与服务优势，持续为全国各行业用户提供安全稳定、高性价比的成套交流配电解决方案。
