简要描述：站所终端 DTU 是南京展鑫电气设备有限公司自主研发的新一代配电自动化终端设备，严格遵循国网一二次融合环网柜相关技术规范，广泛应用于开闭所、开关站、电缆分界室、环网柜、配电室等配电场景。设备可实时采集配电网运行数据并完成分析处理，依托光纤、载波、无线等多种通信通道将数据上传至配网主站，同时精准接收主站下发的遥控指令。装置支持就地馈线故障识别，可配合配网主站完成线路数据采集、设备控制、故障定位、故障区域隔离以及非故障区域恢复供电等全流程操作，全方位提升配网整体供电可靠性。
产品型号
厂商性质
更新时间
浏览次数
产品分类
站所终端 DTU 是南京展鑫电气设备有限公司自主研发的新一代配电自动化终端设备，严格遵循国网一二次融合环网柜相关技术规范，广泛应用于开闭所、开关站、电缆分界室、环网柜、配电室等配电场景。设备可实时采集配电网运行数据并完成分析处理，依托光纤、载波、无线等多种通信通道将数据上传至配网主站，同时精准接收主站下发的遥控指令。装置支持就地馈线故障识别，可配合配网主站完成线路数据采集、设备控制、故障定位、故障区域隔离以及非故障区域恢复供电等全流程操作，全方位提升配网整体供电可靠性。
一、适用范围
站所终端 DTU 全面契合现行配电行业标准与一二次融合技术要求，可兼容电子式 PT、CT 弱电采样信号，集成暂态故障录波、极值测量、定点测量、电压合格率统计、电能量计量等多项电能质量监测功能。
产品主要部署于城市配网开闭所、户外开关站、电缆分界箱、各类环网柜、室内外配电室等场所，负责中压配电线路与配套开关设备的在线监测、远程控制、故障处置工作，是配网自动化改造、新建智能配电站的核心终端设备。
二、装置特点
1. 高性能软硬件平台
本装置搭载先进数字信号处理技术、高速工业网络通信技术与多 CPU 集成架构，搭配高可靠嵌入式工业芯片组以及多任务实时操作系统，兼具运行稳定、响应及时、功能全面、环境适配性广等优势，完全满足电力系统对终端设备高实时性、高可靠性的严苛要求。
设备采用高精度 16 位 A/D 采样芯片，电流、电压测量精度可达 0.2 级，功率测量精度达到 0.5 级，采样精准度高，保障配电数据真实有效。
2. 深度适配一二次融合技术
装置采样能力突出，单周波采样点数可达 128 点，高于国网 80 点的通用要求。故障录波支持故障前 4 周波、故障后 8 周波的录制规则，启动条件可根据现场工况灵活选配，同时具备就地暂态接地判断能力。
设备就地完成相间故障处理时长小于 40ms，响应速度优异，还可根据需求级联线损计量模块，拓展线损统计分析功能，适配智能化配网运维需求。
3. 模块化专业结构设计

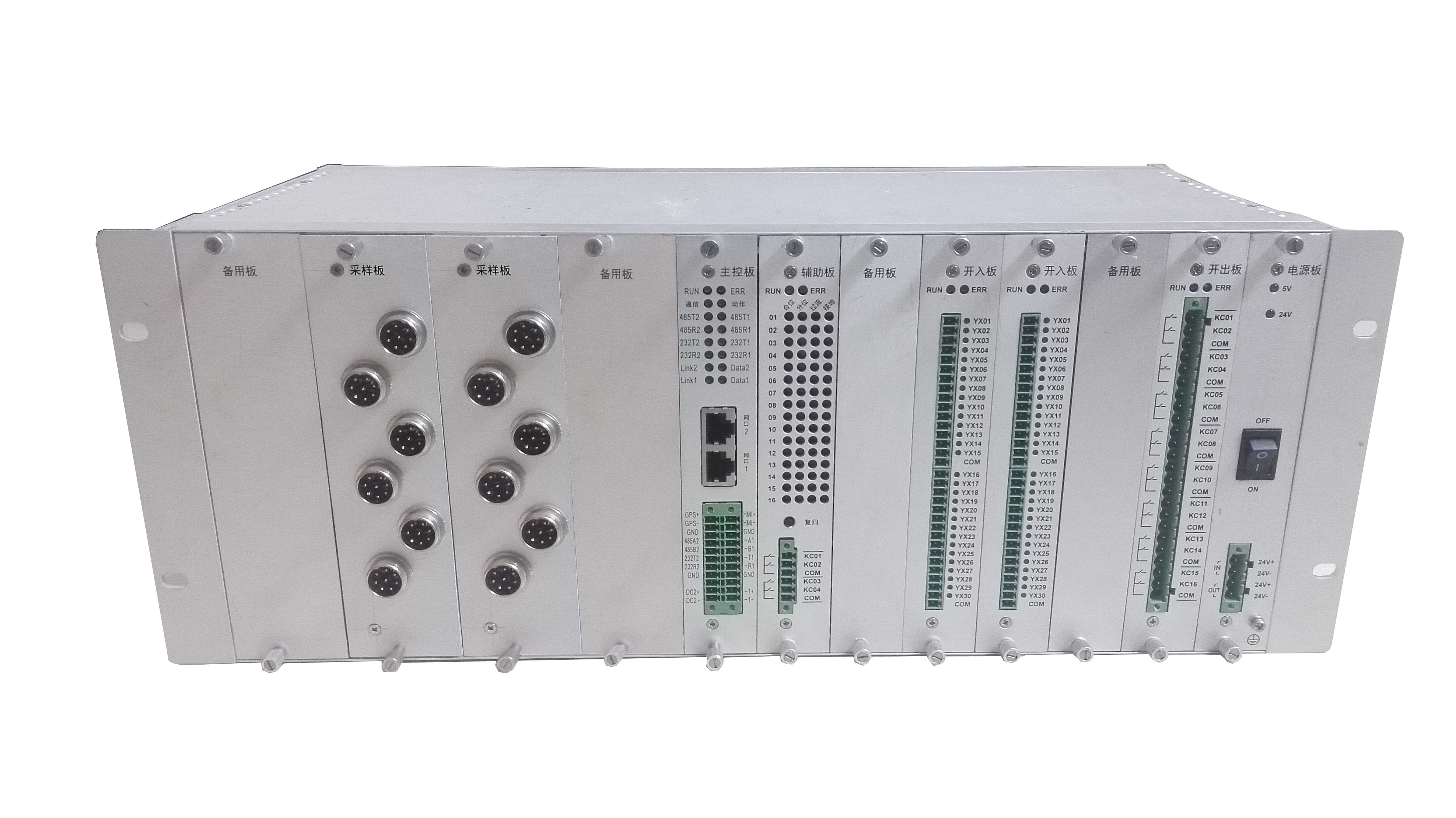

整机采用行业通用 19 英寸 4U 标准机箱，运用流行的模块化前插拔式结构，设备体积小巧、柜体进深浅，适配绝大多数配电柜体安装空间，现场安装便捷。
产品标准支持 16 回线路接入，单回线路配置 3 路遥测、5 路遥信、2 路遥控，接口配置充足。整体采用功能模块化设计，通过插拔插件即可完成功能增减，支持热插拔操作，后期功能拓展、设备检修无需整机断电，运维效率大幅提升。
4. 强抗干扰，免调校易维护
设备在硬件设计上采用多级隔离电路与全机箱屏蔽工艺，从电路板布局、元器件选型到整体结构设计，均针对强电磁环境做专项优化，顺利通过雷击浪涌、电磁辐射、电快速瞬变干扰等 12 项 EMC 电磁兼容测试，组屏后无需额外增设抗干扰装置。
整机选用高稳定性工业级元器件，无可调机械元件，长期运行不会因温变、老化出现参数偏移，日常无需人工调校。内置整机测温系统，可实时监测设备内部运行环境；同时配备完善故障自检功能，设备各类异常状态均可生成详细日志并上传至主站，便于运维人员快速排查问题。
5. 数据安全与权限管理
装置搭载符合国调 168 号文要求的非对称密钥单向认证技术，保障通信数据传输安全，防止数据篡改、非法入侵。
系统设置多层级操作权限管理，所有设备维护、参数修改、遥控操作均需通过权限认证，分级管控、权责清晰，杜绝非法操作，保障配网设备运行安全。
6. 简易化运维配置工具
配套专用运维配置软件，集成通道配置、定值参数设置、转发点表配置三大核心功能。现场各类工程应用均可通过软件组态完成，无需修改底层程序，设备运行安全性与通用性显著提升。
运维工具人机交互界面友好，支持微秒级日志查看、GPRS 模块参数配置、IEC101/IEC104 主流规约测试，还可辅助运维人员现场查看遥测、遥信状态，执行遥控输出调试，大幅降低现场调试与后期运维难度。
7. 高清人性化人机界面
设备可选配 160×160 全中文图形显示界面，屏幕显示内容丰富、直观，可实时展示线路电气参数、设备运行状态、故障告警信息、通信状态等内容，本地查看、就地操作便捷，适配无人值守、少人值守配电室运维模式。
